| V806MD/V806iMD |
|
|
| 产品说明： |
| | |
|
|
|
| |
| |
|
V806(i)MD |
| 电源 |
额定电压 |
DC24V |
| 电压允许范围 |
DC24V±10% |
| 允许瞬间停电时间 |
1ms以内 |
| 消耗功率（最大额定） |
23W以下 |
| 浪涌电流 |
20A,2ms |
| 绝缘电阻 |
|
DC500V 10MΩ以上 |
| 物理环境 |
动作周围温度 |
0℃～+50℃※1 |
| 保存环境温度 |
-10℃～+60℃ |
| 相对湿度 |
85%RH以下（无结露，最大湿球温度在39℃以下）※1 |
| 耐溶剂性 |
无切削油或有机溶剂附着 |
| 使用环境 |
无腐蚀性气体、无强烈尘埃、无导电性尘埃 |
| 使用高度 |
海拔2000m以下 |
| 污染度※2 |
污染度2 |
| 机械运行条件 |
耐振动 |
振动频率10～150Hz,加速度9.8m/s2 （1G）,片振幅0.075mm, X , Y , Z 3方向各1小时 |
| 耐冲击 |
脉冲波形正弦半波, 峰值加速度147m/s2 （15G）, X , Y , Z 各3方向 , 各6次 |
| 电气运行条件 |
抗干扰 |
1500Vp-p（脉冲宽度：1us、上升时间：1ns） |
| 耐静电放电 |
符合IEC61000-4-2、接触6kV、空气中8kV |
| 设置条件 |
接地 |
D类接地 FG/SG分离 |
| 构造 |
前面板：符合IP65（使用防水垫圈时） 后机壳：符合IP20 形状：一体型 安装方法：面板嵌入安装 |
| 冷却方式 |
自然空冷 |
| 重量 |
约740g |

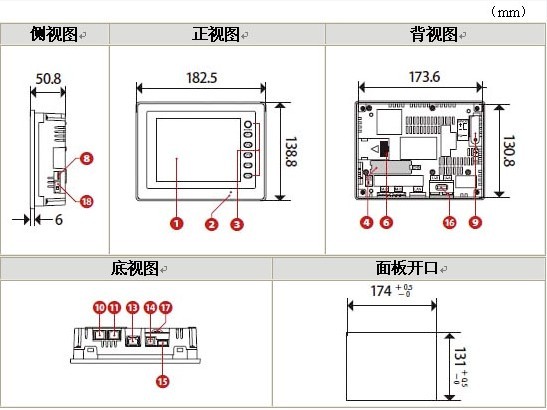

| 外形尺寸W×H×D（mm） |
182.5×138.8×50.8 |
| 面板开口尺寸 |
174×131（+0.5/-0） |
| 外壳颜色 |
|
灰色 |
| 材质 |
|
PC/ABS树脂 | |
| |
※1 有可能引发故障，因此请在湿球温度39℃以下使用。
※2 显示使用该机器的工作环境的导电性物质发生程度的指标。污染度2是只发生非导电性的污染。但是，因偶尔的凝结可能会引起短暂的导电环境。 |
| |
|
|
| |
| |
V806iMD |
V806MD |
|
显示器规格 |
画面存储器 |
4.5MB |
| 显示设备 |
STN黑白 |
| 显示分辨率横×纵（点） |
320×240 |
| 显示尺寸 |
5.7英寸 |
| 显示颜色 |
黑白16灰度 |
| 背光灯 |
冷阴极管 |
| 背光灯寿命※3 |
约58000小时 |
| 背光灯自动熄灭功能 |
常时点亮，任意设定 |
| 电源灯 |
正常工作状态时点亮 |
| 对比度调整 |
有（根据功能开关及宏的调整） |
| 亮度调整 |
无 |
| 显示字符 |
1/4角 |
横40字符×纵30行 |
| 半角 |
横40字符×纵15行 |
| 全角 |
横20字符×纵15行 |
| 字符放大率 |
|
X：1～8倍 Y：1～8倍 |
| 触摸开关规格 |
开关分辨率 |
模拟：1024（横）×1024（纵） |
| 机械使用寿命 |
100万次以上 |
| 表面处理 |
硬膜、亚光处理5% |
| 功能开关规格 |
构成数 |
6个 |

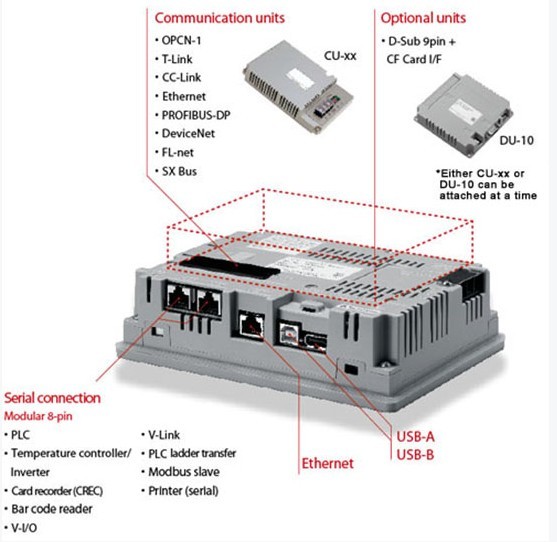

| 外部接口规格 |
D-Sub 9针（CN1）※5 |
RS-232C或RS-422/RS-485 起止同步式
数据长：7,8位 奇偶：偶数,奇数,无
停止位：1,2位
传送速度:4800,9600,19200,38400,57600,76800,115200 |
| RJ45口（MJ1/MJ2） |
RS-232C或RS-422/RS-485（2线式） 起止同步式
数据长：7,8位 奇偶：偶数,奇数,无
停止位：1,2位
传送速度:4800,9600,19200,38400,57600,76800,115200bps,187500 ※4 bps |
| CF卡接口※5 |
符合CompactFlashTM |
| Ethernet |
符合IEEE802.3 传送速度：100Mbps,10Mbps
使用电缆：100Ω无屏蔽双绞线,5类,最大长度=100m |
| 标配 |
选件CU-03-3 |
| USB |
A型,B型(Ver1.1) |
| 时钟及备份存储器规格 |
电池规格 |
硬币型锂1次性电池 |
| 备份存储器 |
SRAM 512KB |
SRAM 128KB |
| 备份时间 |
5年（环境温度25℃） |
| 日历精度 |
每月误差±90秒（环境温度25℃） | |
| |
※3 常温25℃，表面辉度为初始设置的50%时。
※4 仅限连接西门子公司MPI。
※5 安装选件单元DU-10时。
|
| |
|
|
|  |
