物理特性  尺寸(宽×高×深)198×80×62mm  功耗17W存储器特性     程序存储器12KB,8KB为普通用户程序空间，4KB为加密用户程序空间     数据存储器8KB     掉电保持电源采用钮扣电池常规特性  定时器总数      1ms      10ms      100ms128（T0-T127）416108  计数器总数128(采用钮扣电池)  内存存贮器位256(采用钮扣电池)  时间中断2×1ms分辨率  边沿中断4个上升沿和/或4个下降沿  布尔量运算执行时间0.5µs  浮点运算执行时间16µs  实时时钟支持集成的通信功能  通讯接口2个通信口，PORT0:PPI， RS485电平，FPROT:自由通讯口，RS485  PPI波特率9.6, 19.2kbps  自由口波特率1.2k至 115.2kbps  每段最大电缆长度     使用隔离中继器     未使用隔离中继器　38.4k时1200米50米  最大站点数每段4个站，每个网络32个站  最大主站数16  点到点(PPI主站模式)否电源功能  输入电压范围85-264VAC(47-63HZ)  为扩展总线提供+5V电源提供，500mA  24 VDC传感器电源提供，240mAI/O特性  本机数字量输入点数24  输入类型漏型/源型  本机数字量输出点数16  输出类型继电器，干触点  数字I/O映象区128 (64输入/64输出)  模拟I/O映象区32(16输入/16输出)  允许最大扩展I/O模块数3  最大数字量I/O点数128  最大模拟量I/O点数 12AI/6AO  脉冲捕捉输入24  高速计数器     单相计数器     AB相计数器　4×50KHz，支持HSC0、HSC1、HSC2和HSC3，不支持HSC4和HSC51×30KHZ，支持模式9，HC0数字量输入特性  本机集成数字量输入点数24  输入类型漏型/源型  额定电压24V DC  最大持续允许电压30V DC  逻辑1信号 (最小)  逻辑0信号 (最大)14 VDC，2.5mA5 VDC，1mA  隔离(现场与逻辑)  光电隔离  隔离组有500V AC，1分钟见接线图  同时接通的输入24  最大电缆长度  屏蔽  非屏蔽 500米(标准输入)、50米(高速计数器输入)300米(标准输入)数字量输出特性  本机集成数字量输出点数16  输出类型继电器，干触点  每点额定电流(最大)  浪涌电流(最大)2A5A，4S@10%占空比  灯负载(最大)30 WDC/200WAC  接通电阻(接点)0.2欧姆  同时接通的输出16  两个输出并联是，仅输出同组时  最大电缆长度屏蔽非屏蔽 500米(标准输出)150米(标准输出)


通讯端口定义
连接器插针号FPORT（RS485)PORT0(RS485)1机壳接地机壳接地2逻辑地逻辑地3RS-485信号BRS-485信号B4RTS(TTL)RTS(TTL)5逻辑地逻辑地6+5V，100Ω串联电阻器+5V，100Ω串联电阻器7+24V+24V8RS-485信号ARS-485信号A9//连接器外壳机壳接地机壳接地

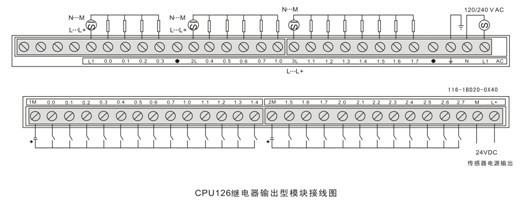

端子接线图
