物理特性
尺寸(宽×高×深)
137×80×62mm
功耗
7W
存储器特性
程序存储器
12KB,8KB为普通用户程序空间，4KB为加密用户程序空间
数据存储器
8KB
掉电保持电源
采用钮扣电池
常规特性
定时器总数
1ms
10ms
100ms
128（T0-T127）
4
16
108
计数器总数
128(采用钮扣电池)
内存存贮器位
256(采用钮扣电池)
时间中断
2×1ms分辨率
边沿中断
4个上升沿和/或4个下降沿
布尔量运算执行时间
0.5µs
浮点运算执行时间
16µs
实时时钟
支持
集成的通信功能
通讯接口
2个通信口，PORT0:PPI， RS485电平，
FPROT:自由通讯口，RS485
PPI波特率
9.6, 19.2kbps
自由口波特率
1.2k至 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
38.4k时1200米
50米
最大站点数
每段4个站，每个网络32个站
最大主站数
16
点到点(PPI主站模式)
否
电源功能
输入电压范围
20.4到28.8 VDC ，有防反接保护
为扩展总线提供+5V电源
提供，500mA
24 VDC传感器电源
不提供
I/O特性
本机数字量输入点数
12
输入类型
漏型/源型
本机数字量输出点数
8
输出类型
固态-MOSFET(源型)
数字I/O映象区
128 (64输入/64输出)
模拟I/O映象区
32(16输入/16输出)
允许最大扩展I/O模块数
3
最大数字量I/O点数
116
最大模拟量I/O点数
14AI/8AO
脉冲捕捉输入
12
高速计数器
单相计数器
AB相计数器
4×50KHz，支持HSC0、HSC1、HSC2和HSC3，不支持HSC4和HSC5
1×30KHZ，支持模式9，HC0
数字量输入特性
本机集成数字量输入点数
12
输入类型
漏型/源型
额定电压
24V DC
最大持续允许电压
30V DC
逻辑1信号 (最小)
逻辑0信号 (最大)
14 VDC，2.5mA
5 VDC，1mA
隔离(现场与逻辑)
光电隔离
隔离组
有
500V AC，1分钟
见接线图
同时接通的输入
14
最大电缆长度
屏蔽
非屏蔽
500米(标准输入)、50米(高速计数器输入)
300米(标准输入)
数字量输出特性
本机集成数字量输出点数
8
输出类型
固态-MOSFET(源型)
每点额定电流(最大)
浪涌电流(最大)
0.75A
8A，100毫秒
灯负载(最大)
5W
接通电阻(接点)
0.3欧姆，最大0.6欧姆
高速脉冲输出
2×50KHz，分别为Q0.0和Q0.1，无方向输出；
支持运控CPU的MC_PTP_R/MC_SPEED_CTRL等指令，不支持编程软件中的PTO/PWM指令
同时接通的输出
8
两个输出并联
是，仅输出同组时
最大电缆长度
屏蔽
非屏蔽
500米(标准输出)
150米(标准输出)
模拟量输入特性
输入数量
4
输入方式
单端输入
输入电压范围
+/-10V
数据字格式，满量程范围
-32000～+32000
输入阻抗
>100K
最大输入电压
30V
分辨率
11bit 加 1符号位
隔离
无
模拟量到数字里转换时间
50mS
阶跃响应
200ms,(0-32000,0-95%)
噪音抑制
典型值：-40dB◎50HZ
模拟量输出特性
输出数量
2
电压信号范围
0～10V
数据格式满量程范围
0～32000
分辨率
12bit
隔离
无
短路保护
要
最大输出驱动
电压输出
5000Ω最小
通讯端口定义
连接器
插针号
FPORT（RS485)
PORT0(RS485)
1
机壳接地
机壳接地
2
逻辑地
逻辑地
3
RS-485信号B
RS-485信号B
4
RTS(TTL)
RTS(TTL)
5
逻辑地
逻辑地
6
+5V，100Ω串联电阻器
+5V，100Ω串联电阻器
7
+24V
+24V
8
RS-485信号A
RS-485信号A
9
/
/
连接器外壳
机壳接地
机壳接地

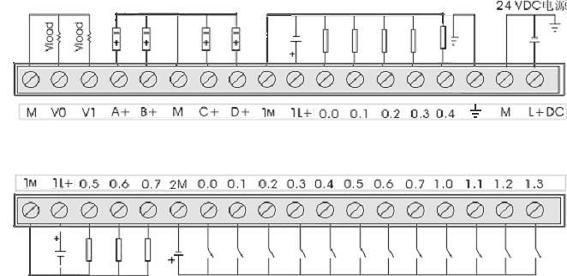

端子接线图
|
