物理特性

  尺寸(宽×高×深)
 90×80×62mm

  功耗
 7W

存储器特性

     程序存储器
 4KB

     数据存储器
 2KB

     掉电保持电源
 采用钮扣电池

常规特性

  定时器总数
      1ms
      10ms
      100ms
 128（T0-T127）
4
16
108

  计数器总数
 128(采用钮扣电池)

  内存存贮器位
 256(采用钮扣电池)

  时间中断
 2×1ms分辨率

  边沿中断
 4个上升沿和/或4个下降沿

  布尔量运算执行时间
 0.5µs

  浮点运算执行时间
 16µs

  实时时钟
 支持

集成的通信功能

  通讯接口
 PORT0：RS485

  PPI波特率
 9.6, 19.2kbps

  自由口波特率
 1.2k至 115.2kbps

  每段最大电缆长度
     使用隔离中继器
     未使用隔离中继器
 　
38.4k时1200米
50米

  最大站点数
 每段4个站，每个网络32个站

  最大主站数
 16

  点到点(PPI主站模式)
 否

电源功能

  输入电压范围
 85-264VAC(47-63HZ)

  为扩展总线提供+5V电源
 不提供

  24 VDC传感器电源
 提供，240 mA

I/O特性

  本机数字量输入点数
 8

  输入类型
 漏型/源型

  本机数字量输出点数
 6

  输出类型
 继电器，干触点

  数字I/O映象区
 128(64输入/64输出)

  模拟I/O映象区
 32(16输入/16输出)

  允许最大扩展I/O模块数
 0

  最大数字量I/O点数
  14

  最大模拟量I/O点数
  0

  脉冲捕捉输入
 8

  高速计数器
     单相计数器
     双相计数器
 　
4×50KHz，支持HSC0、HSC3、HSC4、HSC5，不支持HSC1和HSC2
1×30KHZ，支持模式9，HSC0

数字量输入特性

  本机集成数字量输入点数
 8

  输入类型
 漏型/源型

  额定电压
 24V DC

  最大持续允许电压
 30V DC

  逻辑1信号 (最小)
  逻辑0信号 (最大)
 14 VDC，2.5mA
5 VDC，1mA

  隔离(现场与逻辑)
  光电隔离
  隔离组
 有
500V AC，1分钟
见接线图

  同时接通的输入
 8

  最大电缆长度
  屏蔽
  非屏蔽

500米(标准输入)、50米(高速计数器输入)
300米(标准输入)

数字量输出特性

  本机集成数字量输出点数
 6

  输出类型
 继电器，干触点

  每点额定电流(最大)
  浪涌电流(最大)
 2A
5A，4S@10%占空比

  灯负载(最大)
 30 WDC/200WAC

  接通电阻(接点)
 0.2欧姆

  同时接通的输出
 6

  两个输出并联
 否

  最大电缆长度
屏蔽
非屏蔽

500米(标准输出)
150米(标准输出)

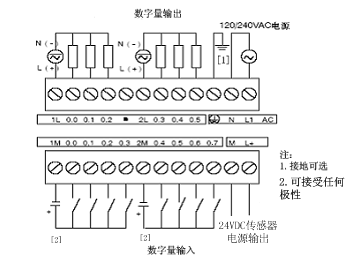

端子接线图
