物理特性
   尺寸(宽×高×深)
137×80×62mm
   功耗
7W
存储器特性
   程序存储器
12KB,8K为普通用户程序空间，4K为加密用户程序空间
   数据存储器
8KB
   超级电容
约112小时(典型值)
常规特性
定时器总数
   1ms
   10ms
   100ms
256
4
16
236
   计数器总数
256(由超级电容备份)
   内存存贮器位
256(由超级电容备份)
   内存存贮器位掉电保持
112
   时间中断
2×1ms分辨率
   边沿中断
4个上升沿和/或4个下降沿
   布尔量运算执行时间
0.2µs
   浮点运算执行时间
8µs
   时钟
内置
   电源供应
      +5V

500mA
集成的通信功能
   通讯接口
2个通信口，PORT0:PPI， RS485电平，
FPROT:自由通讯口，RS485
   PPI波特率
9.6, 19.2kbps
   自由口波特率
1.2k 至 115.2kbps
   每段最大电缆长度
   使用隔离中继器
   未使用隔离中继器
　
38.4k时1200米
50米
   最大站点数
每段32个站，每个网络126个站
   最大主站数
32
   点到点(PPI主站模式)
否
I/O特性
   本机数字量输入点数
12
   输入类型
漏型/源型
   本机数字量输出点数
8
   输出类型
继电器，干触点
   数字I/O映象区
64(32输入/32输出)
   模拟I/O映象区
32(16输入/16输出)
   允许最大扩展I/O模块数
3
   最大数字量I/O点数
 44
   最大模拟量I/O点数
 16AI/8AO
   脉冲捕捉输入
12
   高速计数器
   单相计数器
　
4×5KHz
数字量输入特性
   本机集成数字量输入点数
12
   输入类型
漏型/源型
   额定电压
24V DC
   最大持续允许电压
30V DC
   逻辑1信号 ( 最小)
   逻辑0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
   隔离(现场与逻辑)
   光电隔离
   隔离组
有
500V AC，1分钟
见接线图
   同时接通的输入
12
   最大电缆长度
   屏蔽
   非屏蔽

500米(标准输入)、50米(高速计数器输入)
300米(标准输入)
数字量输出特性
   本机集成数字量输出点数
8
   输出类型
继电器，干触点
   每点额定电流(最大)
   浪涌电流(最大)
2A
7A，触点关闭
   灯负载(最大)
30 WDC/200WAC
   接通电阻(接点)
0.2欧姆
   同时接通的输出
8
   两个输出并联
否
   最大电缆长度
   屏蔽
   非屏蔽

500米(标准输出)
150米(标准输出)
模拟量输入特性
   输入数量
4
   输入方式
单端输入
   输入（电压）范围
+ / -10V
   数据字格式，满量程范围
-32000～+32000
   输入阻抗
>100K
   最大输入电压
30V
   分辨率
9bit 加 1符号位
   隔离
无
   模拟量到数字量转换时间
50mS
   阶跃响应
200ms,(0-32000,0-95%)
   噪声抑制
典型值：-40dB◎50HZ
模拟量输出特性
   输出数量

   电压信号范围
0～10V
   数据格式满量程范围
0~+32000
   分辨率
10bit
   隔离
无
   短路保护
有
   最大输出驱动
   电压输出

5000Ω最小
通讯端口定义
连接器
插针号
FPORT（RS485)
PORT0(RS485)
1
机壳接地
机壳接地
2
逻辑地
逻辑地
3
RS-485信号B
RS-485信号B
4
RTS(TTL)
RTS(TTL)
5
逻辑地
逻辑地
6
+5V，100Ω串联电阻器
+5V，100Ω串联电阻器
7
+24VDC
+24V
8
RS-485信号A
RS-485信号A
9
/
/
连接器外壳
机壳接地
机壳接地

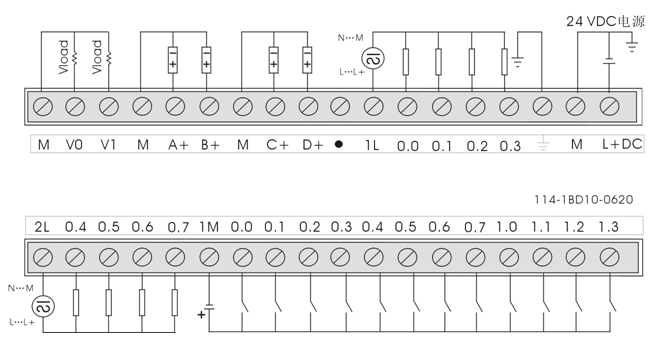

端子接线图
