物理特性

尺寸(宽×高×深)
 138×80×62mm

功耗
 6W

输入特性　

输入点数
 16

输入类型
 漏型/源型

输入电压　

     额定值
 24V DC

     最大允许电压
 30V DC

     浪涌电压
 35V DC， 0.5秒

     信号"1"
 18～30V

     信号"0"
 0～5V

隔离　

    光电隔离
 500V AC，持续时间1分钟以内

    每组隔离点数
 8点

最长输入时延
 4.5毫秒

漏电流
 最大1mA  AC

电缆长度

     非屏蔽
 300 米

     屏蔽
 500 米

可同时为 ON 的输入点数　

     40℃
 16

     50℃
 16

输出特性　

输出点数
 16

输出类型
 固态－MOSFET

输出电压　


   额定负载电压
    允许电压范围
    信号"1"
    信号"0"
 24V DC
20.4～28.8V DC
最小20V DC
最大0.1V DC（10K欧姆负载）


输出电流

      信号"1"
    输出组数
    每组输出点数
    同时为ON的输出点数
    每组最大电流
    灯载
    接触电阻
    每点峰值电流
    浪涌电流（最大）
 0.5A
3
4/4/8
 16
 2/2/4A
 5W
 0.3欧姆
10微安
8A，100毫秒

隔离                                             光耦隔离，500V AC，持续时间1分钟以内

    每组隔离点数
 4/4/8

输出延时

    关－开
    开－关
 最大50微妙
最大200微妙

电缆长度

    非屏蔽
 150 米

    屏蔽
 500 米

电源损耗

    +5V DC消耗电流
 173 mA

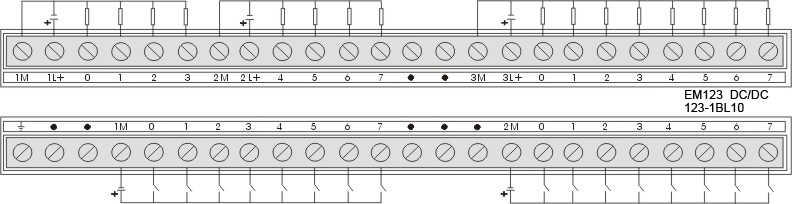

端子连接
