物理特性

  尺寸(宽×高×深)
 138×80×62mm

  功耗
 6W

输入特性

  输入点数
 16

  输入类型
 漏型/源型

  输入电压

    额定电压
 24V DC

    最大持续允许电压
 30V DC

    浪涌电压
 35VDC， 0.5秒

    逻辑1信号 (最小)
 14 VDC，2.5mA

    逻辑0信号 (最大)
 5 VDC，1mA

  隔离(现场与逻辑)

    光电隔离
 500V AC，1分钟

    每组隔离点数
 8点

  最长输入延时
 4.5ms

  漏电流
 最大1mA AC

  最大电缆长度

    屏蔽
 500米

    非屏蔽
 300米

  可同时为ON的输入点数

    40℃
 16

    50℃
 16

输出特性

  输出点数
 16

  输出类型
 继电器－干触点

  输出电流
 0.75A

信号'1'
输出组数
每组输出点数
同时为ON的输出点数
每组最大电流
灯载
接触电阻
浪涌电流（最大）
短路保护
 2A
4
4
16
8A
DC:30W,AC:200W
0.2欧姆
7A，触点关闭
外部提供

  隔离

每组隔离点数
线圈和逻辑电源之间
线圈和触点之间
电阻(线圈和触点之间)
 4点
无
1500VAC，持续一分钟
最小100MΩ

  继电器特性

开关延时
开关频率（最大）
机械开关次数(空载)
触点寿命(额定负载)
 15 毫秒
1HZ
10.000.000
100.000

  电缆长度

屏蔽
非屏蔽
  500米(标准输出)
150米(标准输出)

  电源损耗

    +5VDC消耗电流
 138mA

    L+
 接通时每个输出9mA

    L+线圈电压范围
 20.4－28.8V DC

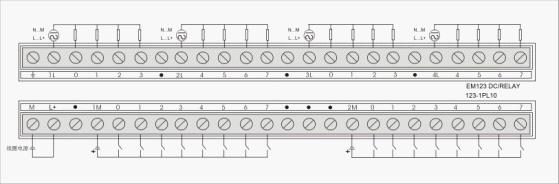

端子接线图
