物理特性 |
尺寸(宽×高×深) |
46×80×62mm |
功耗 |
2W |
输入特性 |
输入点数 |
8 |
输入类型 |
漏型/源型 |
输入电压 |
额定值 |
24V DC |
最大允许电压 |
30V DC |
浪涌电压 |
35V DC, 0.5秒 |
信号"1" |
18~30V |
信号"0" |
0~5V |
隔离 |
光电隔离 |
500V AC,持续时间1分钟以内 |
每组隔离点数 |
4点 |
最长输入时延 |
4.5毫秒 |
漏电流 |
最大1mA AC |
电缆长度 |
非屏蔽 |
300 米 |
屏蔽 |
500 米 |
可同时为 ON 的输入点数 |
50℃ |
8 |
+5V DC消耗电流 |
40 mA |
技术特性
· 输入端采用双向光电隔离,可靠性高
· 先进的硬件滤波技术,滤波时间为4.5ms ,抗扰动能力强
使用规范
· 输入信号每组可以采用共阴或共阳接法
· 输入点的最高输入电压为30VDC,超过此电压会损坏模块

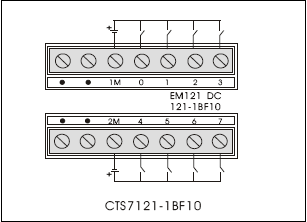

端子连接 |
