性能参数

规格项目
 CTS7 131-7NF10

尺寸（W x H x D），mm
 120.5 x 80 x 62

功耗
 1.8W

电源损耗

   +5VDC消耗电源
 55mA

   L+
 40mA

   L+线圈电压范围
 20.4-28.8VDC

LED指示灯

  +24VDC电源指示
 亮：模块供电正常；灭：模块无电源，所有通道测得集数据均变为32766

  SF状态指示灯
 灭：各通道均正常；闪烁：有通道断线或超量程，对应通道数据为+32767或-32768（断线时由SW4标定方向拨码开关确定）

输入类型
 NTC：R25=10k/B=3950或R25=10k/B=3435

温度测量范围
 NTC（R25=10k/B=3950）：-40～120℃
NTC（R25=10k/B=3435）：-40～150℃

输入点数
 8NTC

输入寻址
 AIW

隔离特性

  现场至逻辑
 500VAC

  现场至24VDC
 500VAC

  24V到逻辑
 500VAC

噪声抑制
 85dB@50/400 Hz

共模抑制
 120dB@120VAC

分辨率
 0.1 ℃ / 0.1 ℉

测量精度
 ±0.3℃

测量原理
 SIGMA-DELTA

电缆长度，最大
 100 m

电缆环路电阻，最大
 20Ω

更新时间
 825 ms（所有通道）

断线检测
 NTC检测2条导线，检测时间最长3分钟

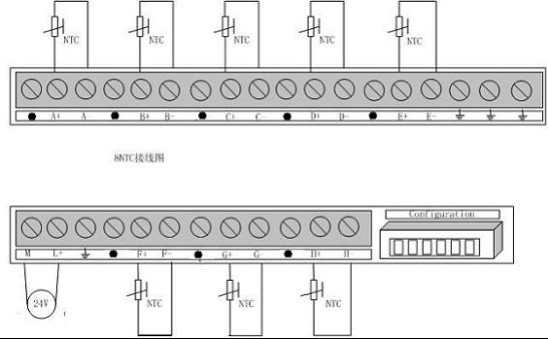

端子接线图
