详细说明:


主要特性
•总线、电源、通道间全隔离，可靠性高，抗干扰能力强 •16位采样精度，采用硬件滤波技术，测量值更加准确稳定 •供电电源有反接保护和浪涌吸收功能，适用于恶劣的工业环境 使用规范
•信号线应采用屏蔽线，屏蔽线需单端接地 •在系统有良好接地的情况下模块的接地端应接到地线上，否则不接地


订货数据
规格参数
 订货号

    TrustPLC CTSC-100 EM131混合输入模块，2点NTC或PT100，2点电压或电流输入，隔离型16位精度
 CTS7 131-7ND10


规格参数
 规格项目
 CTS7 131-7ND10

功耗
  0.8W

电源损耗

   +5VDC消耗电源
 0.12W

      L+
 37mA

      L+线圈电压范围
 20.4－28.8VDC

LED指示灯
 电源指示良好ON＝24VDC供电正常，OFF=无24VDC供电
SN：ON＝模块故障，闪烁＝输入信号错误，OFF＝无错

输入类型
 模块参考接地热电阻

热电阻输入范围
 热电阻类型（任选一种）：
Pt-100 (3850PPm,3920PPm,3850.55PPm,3916PPm,3902PPm)
NTC(R25=10K B=3950, 25=10K B=3435)

电压输入
 -5V----5V,-10V---10V,0V---5V,0V---10V

电流输入
 0---20mA

输入点数
 2PT100/2NTC和2AI

隔离特性

      现场至逻辑
 500VAC

      现场至24VDC
 500VAC

      24V到逻辑
 500VAC

共模输入范围（输入通道至输入通道）
 0

共模抑制
 >120dB@120VAC

输入分辨率

温度
 0.1℃/0.1℉

电压
 15位＋符号位

测量原理
 Sigma-Delta

模块更新时间（所有通道）
 425ms

到传感器的导线长度
 最大100米

导线回路电阻
 20Ω

噪声抑制
 85db@50Hz/60Hz/400Hz

数据字格式
 电压：－32000至＋32000

输入阻抗
 >10MΩ（温度输入）；200KΩ（电压、电流输入）

最大输入电压
 30VDC（检测），5VDC（源）

分辨率
 15位＋符号位

输入滤波衰减
 －3db@21KHz

基本误差
 0.05％Fs（电阻）

重复性
 0.1％Fs

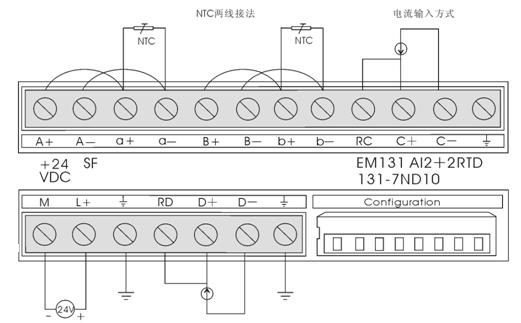

端子连接
