物理特性尺寸(宽×高×深)71.2×80×62mm功耗2W电源损耗    +5V DC消耗电流34mA      L+40mA    L+线圈电压范围20.4～28.8V DCLED灯指示24V电源状态，亮表示电源正常，灭表示电源故障模拟量输入特性　输入点数4隔离(现场与逻辑电路间)无输入类型差分输入量程范围   电压输入(单极性)0～10V, 0～5V   电压输入(双极性)±5V, ±2.5V   电流输入0～20 mA数据字格式15～30V   单极性，全量程0～32000   双极性，全量程-32000～32000输入分辨率   电压输入(单极性)2.5 mV (0～10V量程)1.25 mV (0～5V量程)   电压输入(双极性)2.5 mV (±5V量程)1.25 mV (±2.5V量程)   电流输入5μA (0～20mA量程)测量误差 小于0.5%模数转换时间小于300μs模拟量输入响应时间100ms共模抑制40dB，DC to 60Hz共模电压信号电压+共模电压(必须小于等于12V)输入阻抗不小于10MΩ最大输入电压30V最大输入电流30mA

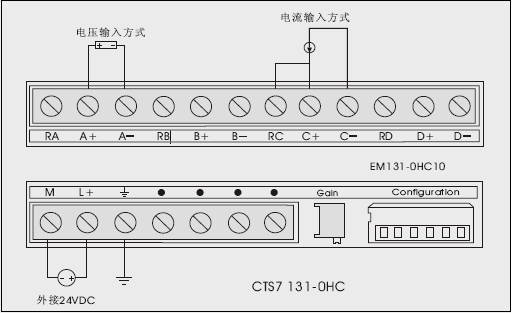

端子连接
校准与量程选择

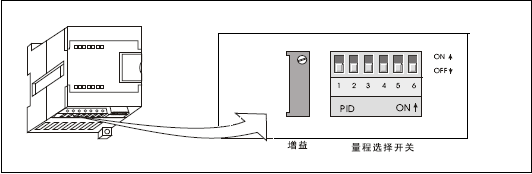

校准与量程选择开关位置
输入校准
     由于校准调节影响到模拟多路开关后的运放，因而将影响所有的用户输入通道。另外，由于多路开关前的各输入通道的元件参数可能存在差异， 因而即使在校准后，同一输入信号在不同通道上的读数也就会存在轻微的差异。 模块内部对输入已经做了滤波处理，测量结果比较稳定。如果要求 更好的性能参数，可以启动用于模块所有输入的模拟输入滤波器，计算平均值时，选择64次以上的采样次数。校准步骤如下： 1、  切断模块外部电源，配置DIP开关以选择所需要的输入量程。 2、  接通PLC系统的CPU和模块电源，等待15分钟以上 3、  用一个变送器、一个电压源或一个电流源，将满刻度值信号加到一个输入通道4、  读取CPU中该输入通道的测量值读数5、  调节GAIN(增益)电位器，直到读数为32000。
量程选择
   下表所示为如何用DIP开关设置EM 2314AI模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。 下表中，ON为接通，OFF为断开。需要特别注意的是，未使用的DIP开关SW4～SW6，必须设置到OFF的位置。
单极性满量程输入分辨率SW1SW2SW3ONOFFON0 - 10V2.5mVONOFF0 -5V1.25mV0 - 20mA5 uA双极性满量程输入分辨率SW1SW2SW3OFFOFFON± 5 V2.5mVONOFF± 2.5 V1.25mV

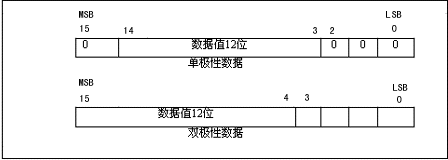

输入数据格式注意：模数转换器(ADC)的12位读数，其数据格式是左端对齐的。最高有效位是符号位(0表示正数)，对单极性格式，3个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以8为单位变化的。对双极性格式，4个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以16为单位变化的。
EM131-0HC的测量误差说明
EM131-0HC性能参数表里模拟量输入特性之“测量误差”项,我们产品出厂校准是在+/-5V(EM131-0HC)做的，如果工作在其他量程时，发现误差偏大，可按照“校准与量程选择”里面说明的方法重新校准。

关于误差：
可通过校准消除的偏差，都不是真正的误差，只有飘忽不定的偏差，才是真正的误差。
