物理特性

  尺寸(宽×高×深)
 137×80×62mm

  功耗
 7W

存储器特性

     程序存储器
 48KB,24KB为普通用户程序空间，24KB为加密用户程序空间

     数据存储器
 基本10KB，可扩展至110KB

     超级电容
 约112小时（典型值）

     外接电池（可选）
 约200小时

常规特性

  定时器总数
      1ms
      10ms
      100ms
 256
4
16
236

  计数器总数
 256(由超级电容备份)

  内存存贮器位
 256(由超级电容备份)

  内存存贮器位掉电保持
 112（存储在EEPROM）

  时间中断
 2×1ms分辨率

  边沿中断
 4个上升沿和/或4个下降沿

  模拟电位器
 2个8位分辨率

  布尔量运算执行时间
 0.15µs

  浮点运算执行时间
 8µs

  时钟
 内置

  电源供应
     +5V
     24V

660mA
280mA

集成的通信功能（PPI/自由口）

  通信接口
 2个(DB9端口)；
POTT0:PPI/自由口, RS485
POTT1:PPI/自由口, RS485

  PPI波特率
 9.6, 19.2kbps和187.5kbps

  自由口波特率
 1.2k至 115.2kbps

  每段最大电缆长度
     使用隔离中继器
     未使用隔离中继器
 　
波特率为187.5时1000米，38.4K时1200米
50米

  最大站点数
 每段32个站，每个网络126个站

  最大主站数
 32

  点到点(PPI主站模式)
 是（NETR/NETW），共8个，2个保留

集成的通信功能（CANopen）

  通信接口
 1个（4孔端子）

  功能详见“CANopen通信接口表”

I/O特性

  本机数字量输入点数
 14

  输入类型
 漏型/源型

  本机数字量输出点数
 10

  输出类型
 固态-MOSFET(源型)

  数字I/O映象区
  （不包括可访问区）
 256 (128输入/128输出)

  模拟I/O映象区
  （不包括可访问区）
 64(32输入/32输出)

  允许最大扩展I/O模块数
 7

  脉冲捕捉输入
 14

  高速计数器
     总数
     单相计数器
     两相计数器
 　
2（HSC0和HSC1）
2×30KHZ
2×20KHZ

数字量输入特性

  本机集成数字量输入点数
 14

  输入类型
 漏型/源型

  额定电压
 24V DC

  最大持续允许电压
 30V DC

  逻辑1信号 (最小)
  逻辑0信号 (最大)
 18 VDC，2.5mA
5 VDC，1mA

  隔离(现场与逻辑)
  光电隔离
  隔离组
 有
500V AC，1分钟
见接线图

  同时接通的输入
 14

  最大电缆长度
  屏蔽
  非屏蔽

500米(标准输入)、50米(高速计数器输入)
300米(标准输入)

数字量输出特性

  本机集成数字量输出点数
 10

  输出类型
 固态-MOSFET(源型)

  每点额定电流(最大)
  浪涌电流(最大)
 0.75A
8A，100毫秒

  灯负载(最大)
 5W

  接通电阻(接点)
 0.3欧姆，最大0.6欧姆

  高速脉冲输出
 2×50KHZ
支持运控CPU的MC_PTP_R/MC_SPEED_CTRL等指令，不支持编程软件中的PTO/PWM指令

  同时接通的输出
 10

  两个输出并联
 是，仅输出同组时

  最大电缆长度
屏蔽
非屏蔽

500米(标准输出)
150米(标准输出)



通信端口定义
连接器
 插针号
 PORT1（RS485)
 PORT0(RS485)


 1
 机壳接地
 机壳接地

2
 逻辑地
 逻辑地

3
 RS-485信号B
 RS-485信号B

4
 RTS(TTL)
 RTS(TTL)

5
 逻辑地
 逻辑地

6
 +5V，100Ω串联电阻器
 +5V，100Ω串联电阻器

7
 +24V
 +24V

8
 RS-485信号A
 RS-485信号A

9
 /
 /

连接器外壳
 机壳接地
 机壳接地


连接器
 插针号
 信号描述


 1
 屏蔽地

2
 CAN_H

3
 CAN_L

4
 终端电阻选择(和3#脚短接表示加终端电阻)

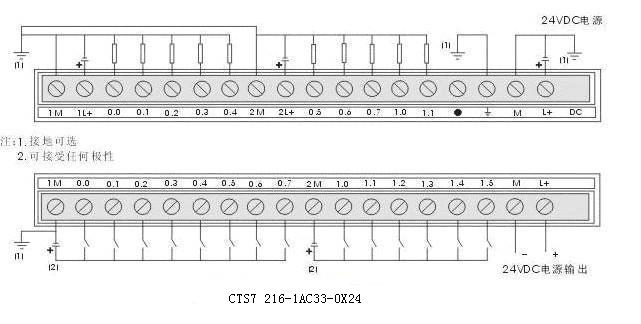

端子接线图
