性能参数：
物理特性晶体管型继电器型尺寸(宽×高×深)137×80×62mm功耗7W供电电源DC：20.4到28.8VAC：85V~265V额定供电电源24VDC220VAC存储器特性 程序存储器基本12KB，可扩展至16KB 数据存储器基本8KB 超级电容约112小时(典型值) 外接电池（可选）约200天(典型值)常规特性定时器总数 1ms 10ms 100ms256416236计数器总数256(由超级电容备份)内存存贮器位256(由超级电容备份)内存存储位掉电保持112时间中断2个1ms分辨率边沿中断4个上升沿和/或4个下降沿模拟电位器2个8位分辨率布尔量运算执行时间0.15µs浮点运算执行时间8µs时钟内置集成的通信功能<, /P>通讯接口2个通信口，PORT0:PPI口，RS485；FPORT0:自由通信口，RS485电平PPI波特率9.6, 19.2和187.5k自由口波特率1.2kbaud至115.2k每段最大电缆长度 使用隔离中继器 未使用隔离中继器 波特率为187.5时1000米，38.4k时1200米50米最大站点数每段32个站，每个网络126个站最大主站数32点到点(PPI主站模式)是(NETR/NETW)，共8个，2个保留I/O特性本机数字量输入点数14输入类型漏型/源型本机数字量输出点数10输出类型固态—MOSFET继电器干接点数字I/O映象区256(128输入/128输出)模拟I/O映象区64(32输入/32输出)允许最大扩展I/O模块数7最大数字量I/O点数230最大模拟量I/O点数56AI / 28AO脉冲捕捉输入14高速计数器 总数 单相计数器 两相计数器 2（HSC0和HSC1）2×30KHz2×20KHz数字量输入特性本机集成数字量输入点数14输入类型漏型/源型(IEC类型1/漏型)额定电压24V DC最大持续允许电压30V DC逻辑1信号(最小)
逻辑0信号(最大)18 VDC，2.5mA
5 VDC，1mA隔离(现场与逻辑)
光电隔离
隔离组有
500V AC，1分钟
见接线图同时接通的输入14最大电缆长度
屏蔽
非屏蔽
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)数字量输出特性本机集成数字量输出点数<, /P,><, /T, D>10输出类型固态——MOSFET继电器干接点额定电压24VDC--每点额定电流(最大)
浪涌电流(最大)0.75A 8A，100ms2A5A，触点关闭灯负载(最大)5W30WDC/200WAC接通电阻(接点)0.3欧姆典型值(0.6欧姆最大值)0.2欧姆延时(最大)
断开到接通
接通到断开 2us(Q0.0, Q0.1)，15us(其它)
10us(Q0.0, Q0.1)，130us(其它)30ms（最大）高速脉冲输出2轴×50KHz支持运控CPU的PTP/Speed_ctrl等指令,不支持编程软件中的PTO/PWM指令--开关频率（最大）--1HZ机械寿命周期--1000万次（空载）触点寿命--10万次（额定负载）同时接通的输出10两个输出并联是，仅输出同组时最大电缆长度
屏蔽
非屏蔽
500米(标准输入)
150米(标准输入)
CPU224E端口介绍CPU224E（CTS7 214-1AE33-0X24，CTS7 214-1BE33-0X24）有2个逻辑接头，1个PPI口（PORT0），1个自由口（FPORT0）。PORT0和FPORT0为RS485通信电平。CPU224+的PORT0和FPORT0口如下图所示：
注：在左上角有个接线端子失效. CPU224E 端口定义如下表：
连接器插针号PORT0（RS485）白色端口FPORT0（RS485）黑色端口
1机壳接地机壳接地224V地24V地,3RS-485信号BRS-485信号B4NCNC5逻辑地逻辑地6+5 V、100Ω串联电阻器+5 V、100Ω串联电阻器7+24V+24V8RS-485信号ARS-485信号A9NCNC连接器外壳机壳接地机壳接地

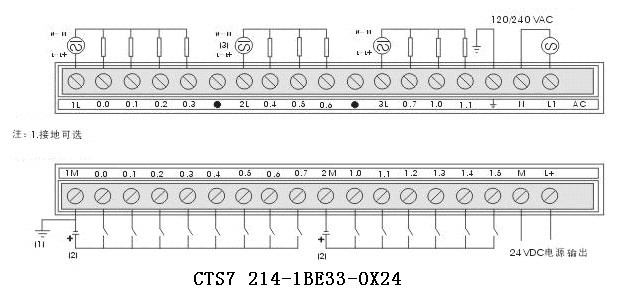

模块接线图：晶体管型：
说明：运动控制功能的特殊IO输出与普通IO输出的对应关系：
普通IOQ0.0Q0.1Q0.2Q0.3Q0.4Q0.5Q0.6Q0.7Q1.0Q1.1运动控制IOPulse_0 Pulse_1 Dir_0Dir_1Q0.4Q0.5Q0.6Q0.7Q1.0Q1.1
注：1、.Pulse_0 --------0轴脉冲输出； Pulse_1-------1轴脉冲输出 ； . Dir_0--------0轴方向输出； Dir_1 -------1轴方向输出；2、Q0.0和Q0.1不支持编程软件中PTO和PWM高速脉冲输出，只支持TrustPLC的运控指令（无插补功能） 继电器型：
