物理特性

      尺寸(宽×高×深)

A196×80×62mm

      功耗

11W

存储器特性

      程序存储器

基本24KB，可扩展至72KB

      数据存储器

基本10KB，可扩展至110KB

      超级电容

约112小时(典型值)

      外接电池（可选）

约200天

常规特性

定时器总数
      1ms
      10ms
      100ms

256
4
16
236

计数器总数

256(由超级电容备份)

内存存贮器位

256(由超级电容备份)

内存存贮器位掉电保持

112(存储在EEPROM))

时间中断

2×1ms分辨率

边沿中断

4个上升沿和/或4个下降沿

模拟电位器

2个8位分辨率

布尔量运算执行时间

0.15µs

浮点运算执行时间

8µs

时钟

内置

电源供应
    +5V
    24V

660mA
280mA

集成的通信功能

通讯接口

3个通讯口，PORT0:PPI口，标准RS485电平，PORT1:PPI口，RS232和RS485两种电平，FPORT:自由通讯口，RS485电平

PPI波特率

9.6, 19.2和187.5k

自由口波特率

1.2kbaud 至115.2k

每段最大电缆长度
   使用隔离中继器
   未使用隔离中继器

波特率为187.5Kbps时1000米，38.4Kbps时1200米
50米

最大站点数

每段32个站，每个网络126个站

最大主站数

32

点到点(PPI主站模式)

是(NETR/NETW)，共8个，2个保留

I/O特性

本机数字量输入点数

24

输入类型

漏型/源型

本机数字量输出点数

16

输出类型

固态——MOSFET

数字I/O映象区

256(128输入/128输出)

模拟I/O映象区

64(32输入/32输出)

允许最大扩展I/O模块数

7

最大数字量配置

248DI/DO

脉冲捕捉输入

14

脉冲输出

2×200KHz

高速计数器
    总数
    单相计数器
    两相计数器

6
2×200KHz，4×30KHz
1×100KHz，3×20KHz

数字量输入特性

本机集成数字量输入点数

24

输入类型

漏型/源型 (IEC 类型1/漏型)

额定电压

24V DC

最大持续允许电压

30V DC

逻辑1信号 ( 最小)
逻辑0信号 ( 最大)

18 VDC，2.5mA
5 VDC，1mA

隔离(现场与逻辑)
    光电隔离
    隔离组

有
500V AC，1分钟

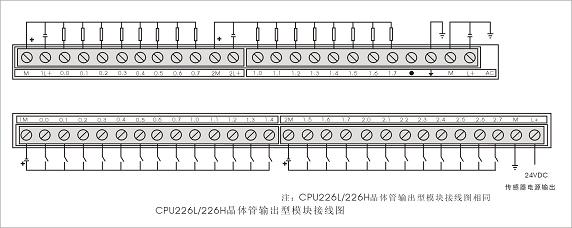

见接线图

同时接通的输入

24

最大电缆长度
    屏蔽
    非屏蔽

500米(标准输入)，50米(高速计数器输入)
300米(标准输入)

数字量输出特性

本机集成数字量输出点数

16

输出类型

固态 - MOSFET(源型)

额定电压

24V DC

输出电压范围

20.4至 28.8 VDC

逻辑1信号(最小)
逻辑0信号(最大)

20 VDC，最大电流
0.1 VDC，10KW 负载

每点额定电流(最大)
每个公共端的额定电流(最大)
漏电流(最大)
浪涌电流(最大)

0.75A
3.75A
10μA
8A，100ms

灯负载(最大)

5 W

接通电阻(接点)

典型值0.3 欧姆，最大值0.6欧姆

隔离(现场与逻辑)
    光电隔离
    隔离组

有
500V AC，1分钟
见接线图

延时(最大)
    断开到接通
    接通到断开

2ms(Q0.0, Q0.1)，15ms(其它)
10ms(Q0.0, Q0.1)，130ms(其它)

脉冲频率(最大)

200KHz(Q0.0和Q0.1)

同时接通的输出

16

两个输出并联

是，仅输出同组时

最大电缆长度
    屏蔽
    非屏蔽

500米(标准输出)
150米(标准输出)
