性能参数
物理特性      尺寸(宽×高×深)196×80×62mm      功耗11W存储器特性      程序存储器基本24KB，可扩展至72K      数据存储器基本10KB，可扩展至110KB      超级电容约112小时(典型值)      外接电池约200天(典型值)常规特性定时器总数      1ms      10ms      100ms256416236计数器总数256(由超级电容备份)内存存贮器位256(由超级电容备份)内存存储位掉电保持112时间中断2个1ms分辨率边沿中断4个上升沿和/或4个下降沿模拟电位器2个8位分辨率布尔量运算执行时间0.15µs浮点运算执行时间8µs时钟内置电源供应+5V24V 1000mA400mA集成的通信功能通讯接口3个通信口，PORT0:PPI口，标准RS485电平，PORT1:PPI口/自由口，RS232和RS485两种电平，FPORT:自由通讯口，RS485PPI波特率9.6, 19.2和187.5k自由口波特率1.2kbaud 至 115.2k每段最大电缆长度      使用隔离中继器      未使用隔离中继器　波特率为187.5时1000米，38.4k时1200米50米最大站点数每段32个站，每个网络126个站最大主站数32点到点(PPI主站模式)是(NETR/NETW)，共8个，2个保留I/O特性本机数字量输入点数24输入类型漏型/源型本机数字量输出点数16输出类型继电器干接点数字I/O映象区256(128输入/128输出)模拟I/O映象区64(32输入/32输出)允许最大扩展I/O模块数7最大数字量I/O配置 248DI/DO最大模拟量I/O配置 56AO/28AO脉冲捕捉输入14高速计数器    总数    单相计数器    两相计数器　66×30KHz4×20KHz数字量输入特性本机集成数字量输入点数24输入类型漏型/源型 (IEC 类型1/漏型)额定电压24V DC最大持续允许电压30V DC逻辑1信号 ( 最小)
逻辑0信号 ( 最大)18 VDC，2.5mA
5 VDC，1mA隔离(现场与逻辑)
光电隔离
隔离组有
500V AC，1分钟
见接线图同时接通的输入24最大电缆长度
屏蔽
非屏蔽500米(标准输入)
50米(高速计数器输入)
300米(标准输入)数字量输出特性本机集成数字量输出点数16输出类型继电器干接点每点额定电流(最大)
浪涌电流(最大)2A
5A，触点关闭灯负载(最大)30 WDC/200WAC接通电阻(接点)0.2欧姆同时接通的输出16两个输出并联是，仅输出同组时最大电缆长度
    屏蔽
    非屏蔽
500米(标准输入)
150米(标准输入)
通讯端口定义
连接器针PORT0PORT1             FPORT1机壳接地机壳接地1：机壳接地2逻辑地RS232信号RXD2：RS485信号B/+3RS485信号BRS485信号B3：RS485信号A/-4发送申请发送申请　5逻辑地逻辑地　6+5V，100Ω+5V，100Ω　7+24V空/+24V　8RS485信号ARS485信号A　910位协议选择（输入）RS232信号TXD　连接器外壳机壳接地机壳接地　

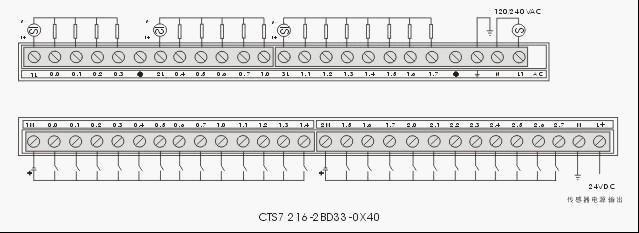

端子接线图
