性能参数
物理特性尺寸(宽×高×深)137×80×62mm功耗9W存储器特性      程序存储器基本24KB，可扩展至72KB      数据存储器基本10KB，可扩展至110KB      超级电容约112小时（典型值）      外接电池（可选）约200天（典型值）常规特性定时器总数      1ms      10ms      100ms256416236计数器总数256(由超级电容备份)内存存贮器位256(由超级电容备份)内部存贮位掉电保持112时间中断2个1ms分辨率边沿中断4个上升沿和/或4个下降沿模拟电位器2个8位分辨率布尔量运算执行时间0.15µs浮点运算执行时间8µs时钟内置电源供应+5V24V 660mA280mA集成的通信功能通讯接口(216-1AD型)3个通信口，PORT0:PPI，RS485，PORT1:PPI/自由口，RS232和RS485两种电平，FPORT:自由通讯口，RS485PPI波特率9.6, 19.2和187.5k自由口波特率1.2kbaud 至 115.2k每段最大电缆长度      使用隔离中继器      未使用隔离中继器　波特率为187.5时1000米，38.4k时1200米50米最大站点数每段32个站，每个网络126个站最大主站数32点到点(PPI主站模式)是(NETR/NETW)，共8个，2个保留I/O特性本机数字量输入点数14输入类型漏型/源型本机数字量输出点数10输出类型固态——MOSFET数字I/O映象区256(128输入/128输出)模拟I/O映象区64(32输入/32输出)允许最大扩展I/O模块数7最大数字量I/O点数 230最大模拟量I/O点数 56AI/28AO脉冲捕捉输入14脉冲输出2×20KHz高速计数器    总数    单相计数器    两相计数器　66×30KHz4×20KHz数字量输入特性本机集成数字量输入点数14输入类型漏型/源型 (IEC 类型1/漏型)额定电压24V DC最大持续允许电压30V DC逻辑1信号 ( 最小)
逻辑0信号 ( 最大)18 VDC，2.5mA
5 VDC，1mA隔离(现场与逻辑)
光电隔离
隔离组有
500V AC，1分钟
见接线图同时接通的输入14最大电缆长度
屏蔽
非屏蔽500米(标准输入)
50米(高速计数器输入)
300米(标准输入)数字量输出特性本机集成数字量输出点数10输出类型固态 - MOSFET(源型)额定电压24V DC输出电压范围20.4至 28.8 VDC逻辑1信号(最小)
逻辑0信号(最大)20 VDC，最大电流
0.1 VDC，10KW 负载,每点额定电流(最大)
每个公共端的额定电流(最大)
漏电流(最大)
浪涌电流(最大)0.75A
3.75A
10μA
8A，100ms灯负载(最大)5 W接通电阻(接点)0.3 W典型值(0.6W最大值)隔离(现场与逻辑)
    光电隔离
    隔离组有
500V AC，1分钟
见接线图延时(最大)
    断开到接通
    接通到断开
2ms(Q0.0, Q0.1)，15us(其它)
10ms(Q0.0, Q0.1)，130us(其它)脉冲频率(最大)20KHz(Q0.0和Q0.1)同时接通的输出10两个输出并联是，仅输出同组时最大电缆长度
    屏蔽
    非屏蔽
500米(标准输入)
150米(标准输入)


通讯端口定义
连接器孔PORT0PORT1 FPORT1机壳接地机壳接地1：机壳接地2逻辑地RS232信号RXD2：RS485信号B/+3RS485信号BRS485信号B3：RS485信号A/-4发送申请发送申请　5逻辑地逻辑地　6+5V，100Ω+5V，100Ω　7+24V空/+24V　8RS485信号ARS485信号A　910位协议选择（输入）RS232信号TXD　连接器外壳机壳接地机壳接地　

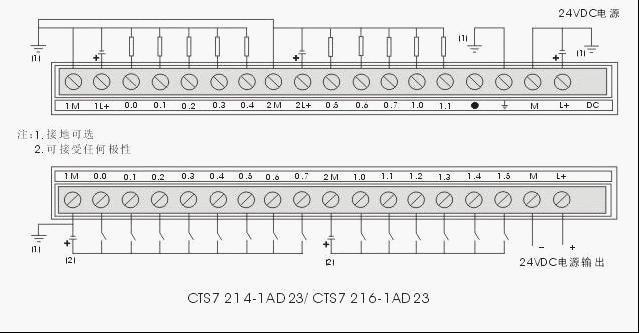

端子接线图
