性能参数
物理特性尺寸(宽×高×深)137×80×62mm功耗7W存储器特性      程序存储器基本12KB，可扩展至16KB      数据存储器基本8K，可扩展至108KB      超级电容约112小时(典型值)      外接电池（可选）约200天(典型值)常规特性定时器总数      1ms      10ms      100ms256416236计数器总数256(由超级电容备份)内存存贮器位256(由超级电容备份)内存存贮器位掉电保持112时间中断2×1ms分辨率边沿中断4个上升沿和/或4个下降沿模拟电位器2个8位分辨率布尔量运算执行时间0.15µs浮点运算执行时间8µs时钟内置定时器总数     +5V      24V　660mA280mA集成的通信功能通讯接口2个通信口，PORT0:PPI，RS485电平，FPROT:自由通讯口，RS485和RS232两种电平PPI波特率9.6, 19.2和187.5k自由口波特率1.2kbaud 至 115.2k每段最大电缆长度      使用隔离中继器      未使用隔离中继器　波特率为187.5时1000米，38.4k时1200米50米最大站点数每段32个站，每个网络126个站最大主站数32点到点(PPI主站模式)是(NETR/NETW)，共8个，2个保留I/O特性本机数字量输入点数14输入类型漏型/源型本机数字量输出点数10输出类型继电器，干触点数字I/O映象区256(128输入/128输出)模拟I/O映象区64(32输入/32输出)允许最大扩展I/O模块数7最大数字量I/O点数 230最大模拟量I/O点数 56AI/28DO脉冲捕捉输入14高速计数器    总数    单相计数器    两相计数器　66×30KHz4×20KHz数字量输入特性本机集成数字量输入点数14输入类型漏型/源型 (IEC 类型1/漏型)额定电压24V DC最大持续允许电压30V DC逻辑1信号 ( 最小)
逻辑0信号 ( 最大)18 VDC，2.5mA
5 VDC，1mA隔离(现场与逻辑)
光电隔离
隔离组有
500V AC，1分钟
见接线图同时接通的输入14最大电缆长度
屏蔽

非屏蔽
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)数字量输出特性本机集成数字量输出点数10输出类型继电器，干触点每点额定电流(最大)
浪涌电流(最大)2A
5A，触点关闭灯负载(最大)5 WDC/200WAC接通电阻(接点)0.2欧姆同时接通的输出10两个输出并联是，仅输出同组时最大电缆长度
    屏蔽
    非屏蔽
500米(标准输出)
150米(标准输出)
通讯端口定义
连接器
插针号
FPORT（RS232/RS485)
PORT0(RS485)*1

1
机壳接地
机壳接地
2
RXD(RS232)
24V地
3
RS-485信号B
RS-485信号B
4
CTS(RS232)
NC
5
逻辑地
逻辑地
6
+5V，100Ω串联电阻器
+5V，100Ω串联电阻器
7
RTS(RS232)
+24V
8
RS-485信号A
RS-485信号A
9
TXD(RS232)
NC
连接器外壳
机壳接地
机壳接地

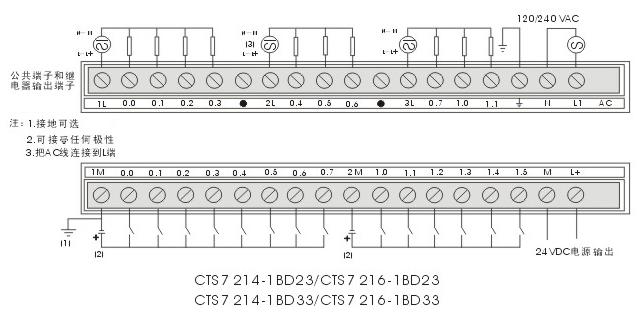

*1 PORT0口支持SIEMENS的PPI电缆RS485通信。端子接线图
