性能参数

特性	8点输出，24V DC	16点输出，24V DC	32点输出，24V DC
订货号	CTS7 222-1BF32	CTS7 222-1BH32	CTS7 222-1BL32
物理特性
尺寸(宽×高×深)	46×80×62mm	71.2×80×62mm	138×80×62mm
功耗	2W	3W	3W
输出特性
输出点数	8	16	32
输出类型	固态－MOSFET
输出电压
额定负载电压     允许电压范围     信号"1"     信号"0"	24V DC 20.4～28.8V DC 最小20V DC 最大0.1V DC（10K欧姆负载）
输出电流
信号"1"     输出组数     每组输出点数     同时为ON的输出点数     每组最大电流     灯载     接触电阻     每点漏电流(最大)     浪涌电流（最大）	0.5A 2 4 8 2A 5W 0.3欧姆 10微安 8A，100毫秒	0.5A 2 8 16 4A 5W 0.3欧姆 10微安 8A，100毫秒	0.5A 6 4/8 32 2/4A 5W 0.3欧姆 10微安 8A，100毫秒
隔离	光耦隔离，500V AC，持续时间1分钟以内
每组隔离点数	4点	8点	4/8点
输出延时
关－开     开－关	最大50微秒 最大200微秒
电缆长度
非屏蔽	150 米
屏蔽	500 米
+5V DC消耗电流	74.4mA	130 mA	245 mA

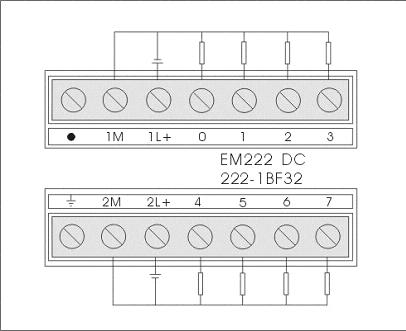

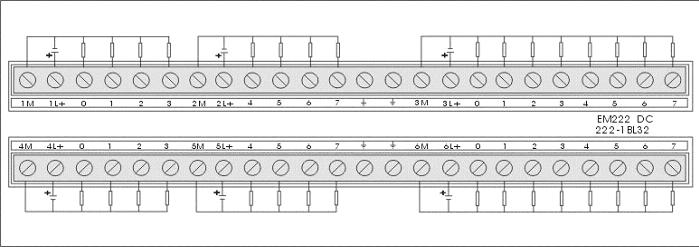

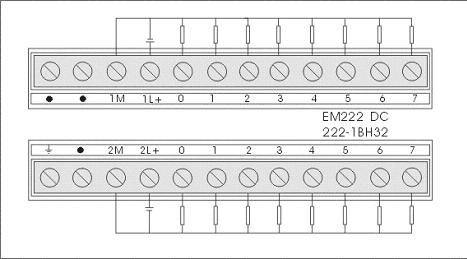

端子连接
