物理特性   尺寸(宽×高×深)71.2×80×62mm   功耗1 W电源损耗   +5V DC消耗电流25 mA     L+31mA     L+线圈电压范围20.4～28.8V DC     LED灯指示24V电源状态，亮表示电源正常，灭表示电源故障、所有通道数据变为32766   诊断信息拨码开关设置错误，所有通道数据变为32767模拟量输入特性　   输入点数8隔离(现场与逻辑电路间)光耦隔离   输入类型电流型   输入量程范围   单极性0—20mA、4—20mA   数据字格式    全量程0～32000   输入分辨率   单极性0.000625mA (0～20mA量程)0.0005mA (4～20mA量程)   模数转换时间约10 mS   八通道转换时间约100 mS   共模抑制40dB，DC - 60Hz   共模电压120V AC   输入阻抗约250Ω   最大输入电压--   最大输入电流40mA     AD转换器分辨率16位
                       端子连接
量程选择与软件配置

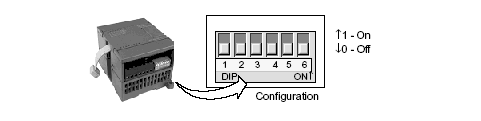

量程选择开关位置

量程选择
下表所示为如何用DIP开关设置EM231 8AI模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。
下表中，ON为接通，OFF为断开。
需要特别注意的是，未使用的DIP开关SW4～SW6，必须设置到OFF的位置。
单极性
满量程输入
分辨率
SW1
SW2
SW3
OFF
OFF
OFF
0-20mA
0.000625mA
OFF
ON
4-20mA
0.0005mA





软件配置
对于EM231 8AI×16位模拟量输入模块，其读数是在VW中，而不是AIW，模块所处的相对位置不同，对应的地址也不同。地址计算公式如下：
        x(VWx) =槽位号 × 64 + 输入通道号 × 2
槽位号对应模块的安装位置，紧靠CPU的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推。输入通道共8路，从A至G，对应的编号为0至7。
下面给出基于上面公式计算得到的地址速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注意: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而如果你的系统中需要同时使用到TD2X或TD200和EM231 8AI模块，则EM231 8AI模块不能安装在第一个位置(Slot 0)，否则将不能正常工作。
