规格项目CTS7 231-7NF32尺寸（W x H x D），mm120.5 x 80 x 62功耗1.8W电源损耗   +5VDC消耗电源60mA   L+32.5mA   L+线圈电压范围20.4-28.8VDCLED指示灯  +24VDC电源指示亮：模块供电正常；灭：模块无电源，所有通道测得集数据均变为32766  SF状态指示灯灭：各通道均正常；闪烁：有通道断线或超量程，对应通道数据为+32767或-32768（断线时由SW4标定方向拨码开关确定）输入类型Pt100：α=3850PPm/3920PPM/3850.55PPM/3916PPM/3902PMNTC：R25=10k/B=3950或R25=10k/B=3435温度测量范围Pt100：-50℃～800℃NTC（R25=10k/B=3950）：-40～120℃NTC（R25=10k/B=3435）：-40～150℃输入点数8PT100/8NTC隔离特性  现场至逻辑500VAC  现场至24VDC500VAC  24V到逻辑500VAC噪声抑制85dB@50/400 Hz共模抑制120dB@120VAC分辨率0.1 ℃ / 0.1 ℉测量精度 ±0.3℃测量原理SIGMA-DELTA电缆长度，最大100 m 电缆环路电阻，最大20Ω更新时间 825 ms断线检测Pt100检测3条导线（NTC检测2条导线），检测时间最长3分钟

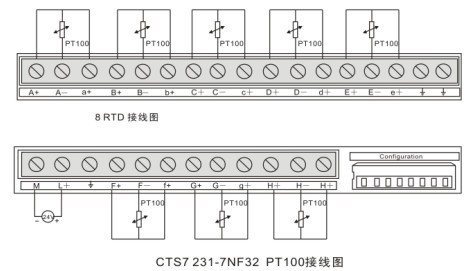

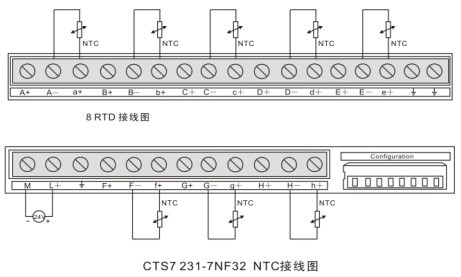

 端子接线图配置设定
输入类型SW1SW2SW3100Ω Pt 0.003850(Default)000100Ω Pt 0.003920001100Ω Pt 0.00385055010100Ω Pt 0.003916011100Ω Pt 0.00302100NTC R25=10K B=3950101NTC R25=10K B=3435110禁用111
SW4标定方向SW5测量单位SW6备用0正标定 (+3276.7度)0摄氏度 (℃)0无影响1负标定(-3276.8度)1华氏度 (℉1无影响
