规格项目 EM231 4AI×TC EM231 8AI×TC物理特性尺寸(宽×高×深)71.2×80×62mm71.2×80×62mm功耗1.7W1.7W电源损耗    +5VDC消耗电流35mA47mA    L+30 mA30 mA    L+线圈电压范围20.4～28.8V DCLED灯指示24V DC电源供电良好ON=无错，OFF=无24V DC电源，SF：ON=模块故障，闪烁=输入信号错误,OFF=无错
模拟量输入特性输入类型悬浮型热电偶输入范围热电偶类型(选一种)：S，T，R，E，N，K，J
电压范围：+/-80mV输入点数48隔离    现场至逻辑
    现场至24V DC
    24V到逻辑500V AC
500V AC
500V AC    共模输入范围
    (输入通道至输入通道)120V AC   共模抑制    >120dB@120V AC输入分辨率    温度    电压0.1℃/0.1℉
15位加符号位测量原理Sigma-Delta模块更新时间(所有通道)425ms825ms到传感器的导线长度最大100米导线回路电阻最大100Ω噪声抑制85dB@ 50Hz/60Hz/400Hz数据字格式电压：-27648至+27648输入阻抗>1MΩ最大输入电压30V DC分辨率15位+符号位输入滤波衰减-3dB@ 21kHz基本误差0.1% FS(电压)重复性0.05% FS冷接点误差±1.5℃

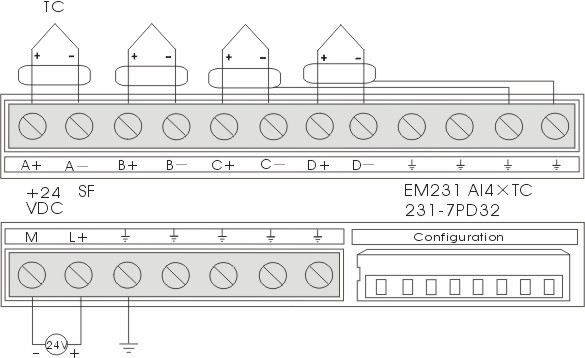

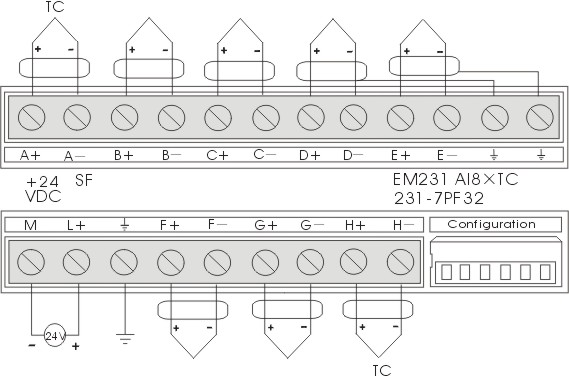

端子连接
开关组态与软件配置
DIP开关配置

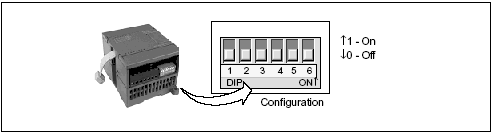

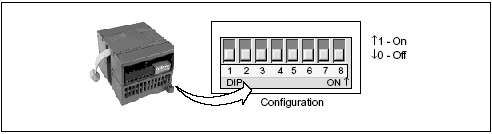

EM231热电偶模块提供一个方便的，隔离的接口，用于七种热电偶类型：J，K，E，N，S，T，和R型，它也允许连接微小的模拟量信号(±80mV范围)，所有连到模块上的热电偶必须是相同类型，且最好使用带屏蔽的热电偶传感器。热电偶模块需要用户通过DIP开关进行选择的有：热电偶的类型、断线检查、测量单位、冷端补偿和开路故障方向，用户可以很方便地通过位于模块下部(如下图所示)的组态DIP开关进行以上选择。对于EM231 4TC模块，SW1～SW3用于选择热电偶类型，SW4没有使用(要求设置到OFF的位置)，SW5用于选择断线检测方向，SW6用于选择是否进行断线检测，SW7用于选择测量单位，SW8用于选择是否进行冷端补偿。对于EM231 8TC模块，SW1～SW3用于选择热电偶类型，SW4用于选择断线检测方向，SW5用于选择测量单位，SW6用于选择是否进行冷端补偿。而是否进行断线检测则固定设置为是，无需用户设置。为了使DIP开关设置起作用，用户需要给PLC和/或用户的电源断电再通电。热电偶类型选择配置表：
热电偶类型SW1SW2SW3J (缺省)000K001T010E011R100S101N110+/- 80mV111
其它特性选择：
选择项目EM231 4TCEM231 8TC开关位置设置开关位置设置断线检测方向SW50:正标定(+3276.7度)
1:负标定(-3276.8度)SW40:正标定(+3276.7度)
1:负标定(-3276.8度)是否进行断线检测SW60：是，1：否固定为进行断线检测测量单位选择SW70：摄氏度，1：华氏度SW50：摄氏度，1：华氏度是否进行冷端补偿SW80：是，1：否SW60：是，1：否
软件配置
对于EM231 8AI×TC热电偶输入模块，其读数是在VM中，而不是AIW，模块所处的相对位置不同，对应的地址也不同。地址计算公式如下                  x(VWx) = 槽位号 × 64 + 输入通道号 × 2
槽位号对应模块的安装位置，紧靠CPU的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推。输入通道共8路，从A至G，对应的编号为0至7。下面给出基于上面公式计算得到的地址速查表：
VWxx通道 0通道 1通道 2通道 3通道 4通道 5通道 6通道 7槽位0VW0VW2VW4VW6VW8VW10VW12VW14槽位1VW64VW66VW68VW70VW72VW74VW76VW78槽位2VW128VW130VW132VW134VW136VW138VW140VW142槽位3VW192VW194VW196VW198VW200VW202VW204VW206槽位4VW256VW258VW260VW262VW264VW266VW268VW270槽位5VW320VW322VW324VW326VW328VW330VW332VW334槽位6VW384VW386VW388VW390VW392VW394VW396VW398
注意:由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而如果你的系统中需要同时使用到TD2X或TD200和EM231 8TC模块，则EM231 8TC模块不能安装在第一个位置(Slot 0)，否则将不能正常工作。

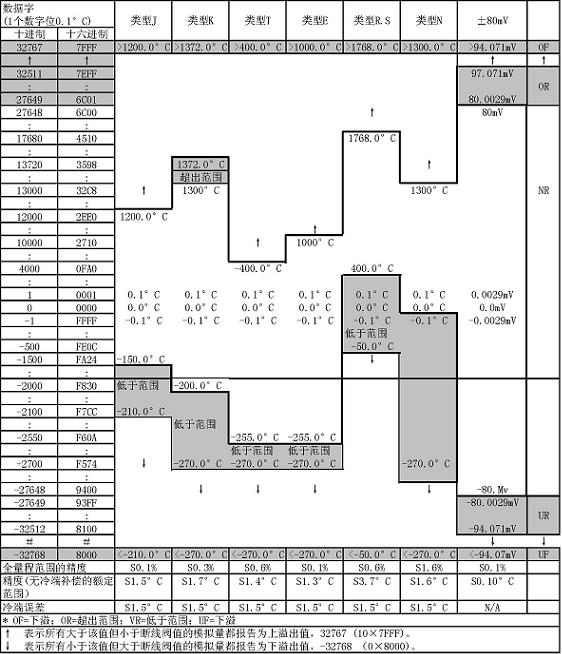

热电偶测量范围
